A nova versão MindCAD Part Scan V6.0 introduz ferramentas mais inteligentes, rápidas e precisas para simplificar os fluxos de captura e edição de peças. Com uma melhor precisão na deteção de peças, novas funcionalidades de edição como as ferramentas Quick Select e Continue Line, e opções de exportação alargadas incluindo os formatos DXF AAMA e ZCC, esta versão oferece maior controlo e flexibilidade. As melhorias na interface e na calibração, bem como a gestão em lote de propriedades e o suporte de idiomas, garantem uma experiência mais fluida desde a captura até à produção.
O MindCAD Part Scan V6.0 dá aos utilizadores mais precisão, operações mais rápidas e um manuseamento de dados consistente em toda a suíte MindCAD.
Funcionalidades Principais

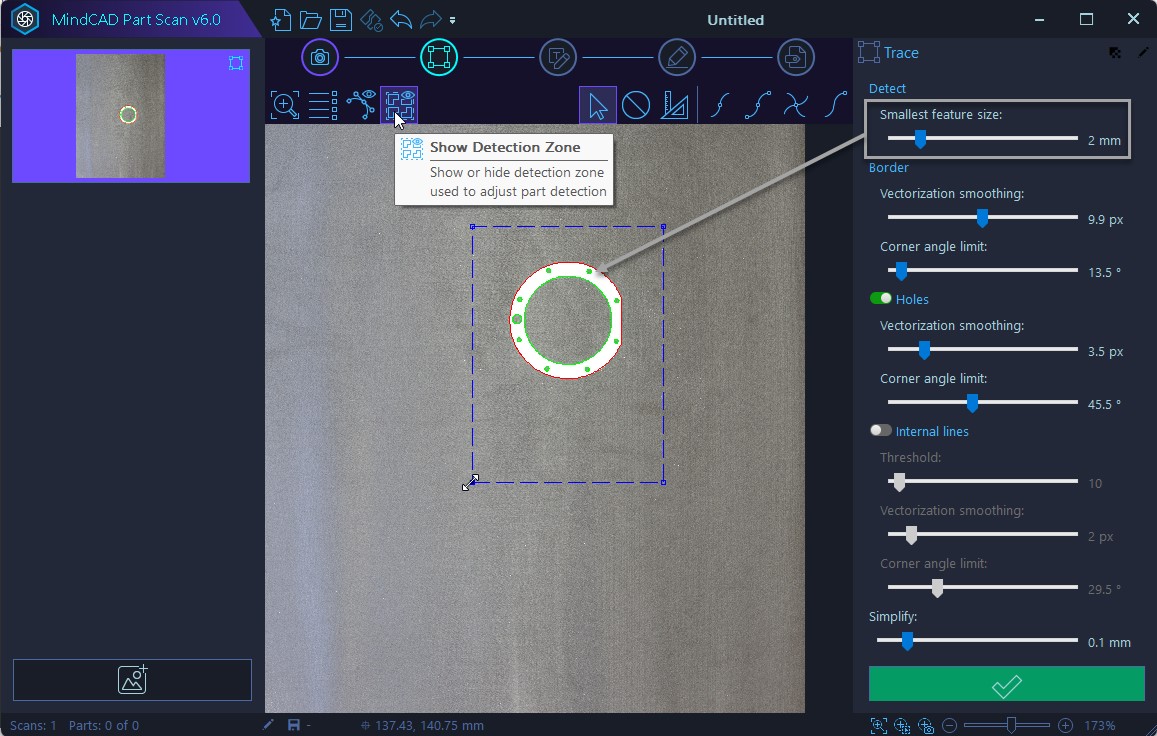

Método Melhorado de Deteção de Peças
O MindCAD Part Scan introduz um método melhorado de deteção de peças, que apresenta as seguintes melhorias principais:
- Deteção Robusta: O novo algoritmo oferece melhor precisão na identificação de peças, mesmo com fundos não uniformes ou superfícies refletoras. Elementos internos como furos e texto são agora detetados de forma mais fiável.
- Área de Interesse Otimizada: Um algoritmo secundário foca-se em selecionar apenas as áreas relevantes da fotografia, essencial para a deteção de peças pequenas. Isto reduz a área de análise ao que é realmente importante, ajudando na segmentação.
- Ajustes Amigáveis para o Utilizador: No contexto Trace, o utilizador pode mostrar ou ocultar a camada Detection Zone, permitindo ajustar manualmente a área detetada. Esta funcionalidade ajuda a obter uma captura e deteção de peças mais precisas.
- Melhor Deteção de Pequenos Detalhes: A nova opção “Smallest Feature Size” no contexto Trace permite definir, através de um deslizador, o tamanho mínimo de furos ou peças a detetar, melhorando a identificação de pequenos elementos, incluindo furos de apenas 2–3 mm.

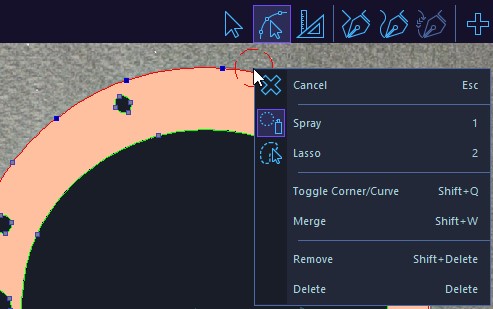

Nova Ferramenta Quick Select no Contexto Edit
O MindCAD Part Scan apresenta uma nova e poderosa ferramenta no contexto Edit, criada para melhorar a edição de geometria:
- Manipulação Direta de Pontos: Permite selecionar e manipular vários pontos de geometria em simultâneo. É possível arrastar os pontos selecionados em conjunto usando as teclas de seta, garantindo movimentos coordenados.
- Controlo Flexível de Seleção: Use CTRL para adicionar pontos à seleção e SHIFT para os remover, facilitando ajustes precisos.
- Opções de Edição: Após selecionar os pontos, o utilizador pode Remover, Apagar ou Unir pontos ao longo de uma linha, simplificando a edição. Também é possível converter pontos entre cantos e curvas conforme necessário.
Aceda ao contexto Edit e selecione Quick Select na barra Tools do Part Scan.
Nova Ferramenta Continue Line no Contexto Edit
O MindCAD Part Scan inclui uma nova ferramenta Continue Line no contexto Edit, pensada para melhorar o desenho e correção de linhas:
- Continuação Suave de Linhas: Permite retomar uma linha aberta e continuar a desenhar para a fechar ou prolongar — ideal para correções e finalização de percursos.
- Fluxo Integrado: Funciona em conjunto com a opção Delete do Quick Select para fechar espaços ou estender linhas após remover segmentos indesejados.
- Correções Eficientes: Elimina a necessidade de ferramentas de quebrar/juntar linhas, oferecendo um fluxo de trabalho mais direto e intuitivo.

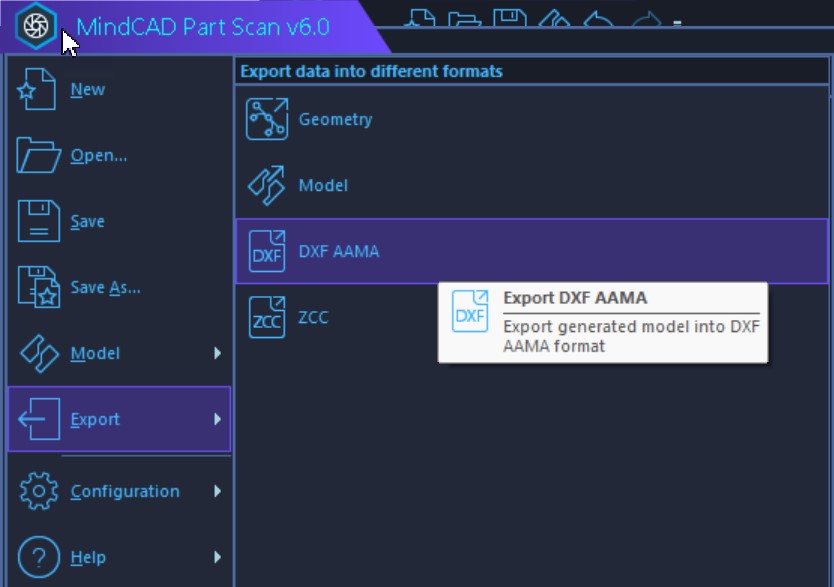

Capacidades Refinadas de Exportação DXF AAMA
O MindCAD Part Scan está agora mais alinhado com o standard DXF AAMA na exportação de entalhes e texto:
- Camadas Normalizadas: V-notch e slit notch → Layer 4 (pontos); formas predefinidas → Layer 11; Notch T → 80; Rect → 81; U → 83.
- Propriedades dos Entalhes: Ângulo e profundidade passam a cumprir as especificações AAMA.
- Tratamento de Texto: As etiquetas são exportadas como texto em vez de linhas, melhorando a legibilidade.
Aceda através do Main Menu → Export → DXF AAMA.
Novo Exportador ZCC no Part Scan

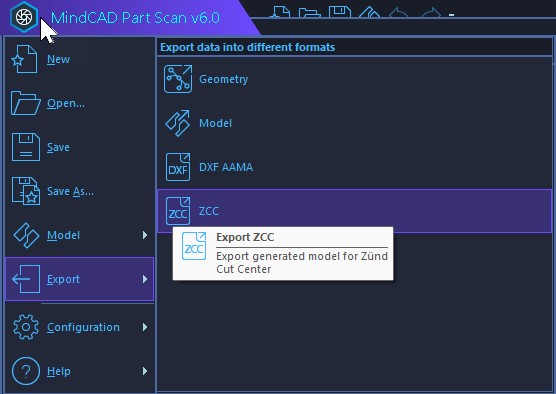

Exporte projetos em formato *.zcc para uma integração sem falhas com sistemas de corte Zünd.
Aceda a Main Menu → Export → ZCC para utilizar esta funcionalidade.
Melhorias na Ferramenta de Quality Areas
As melhorias incluem:
- Fecho Automático de Linhas: Liga automaticamente o ponto final ao inicial.
- Consistência de Offset: Direção de offset uniforme em todas as linhas fechadas.
- Seleção Inteligente de Offset: Escolha automática do offset interior/exterior para maior precisão.
Aceda através do contexto Edit → Create Quality Areas.
Melhor Deteção de Círculos no Contexto Classify
Defina a tolerância sem especificar o diâmetro para detetar automaticamente furos circulares.
Abrir o contexto Classify → Circle Detection.
Melhor Cancelamento do Traçado de Imagem no Part Scan
- Verificações Inteligentes de Limite (Threshold): O traçado é interrompido automaticamente quando é detetado ruído excessivo.
- Cancelamento Imediato: O traçado é interrompido de imediato quando uma captura é apagada, garantindo maior capacidade de resposta.
Estas melhorias tornam o traçado mais estável mesmo com linhas internas complexas.
Maior Flexibilidade na Captura Fotográfica
Dispare a câmara diretamente para capturar imagens — ideal para configurações com tripé ou dispositivos móveis.
Use o disparo da câmara em vez da interface para uma captura mais rápida.
Compatibilidade Alargada de Tamanhos da Placa de Calibração
Suporte para tamanhos de papel A3, Legal, Letter e Tabloid — ideal para configurações com maiores distâncias de câmara.
Manage Cameras → Print Calibration Board / Position Markers → definir tamanho em Print Properties.
Melhorias de UI/UX
Notificações e Carregamento
- Notificação de Publicação: Confirma a publicação bem-sucedida do modelo.
- Alertas de Propriedades Personalizadas: Notifica quando as propriedades são aplicadas ou quando não existe seleção.
- Indicadores de Carregamento Melhorados: Ícones redesenhados para melhor visibilidade durante o processamento.
Novas notificações e indicadores de progresso fornecem um feedback mais claro.
Ferramentas de Seleção Melhoradas com Atalhos de Teclado
- CTRL + A: Selecionar todas as peças.
- CTRL + I: Inverter a seleção atual.
- Repor Atalhos: Clique com o botão direito em Main Menu → Customize Quick Access Toolbar → Keyboard Shortcuts → Reset All.

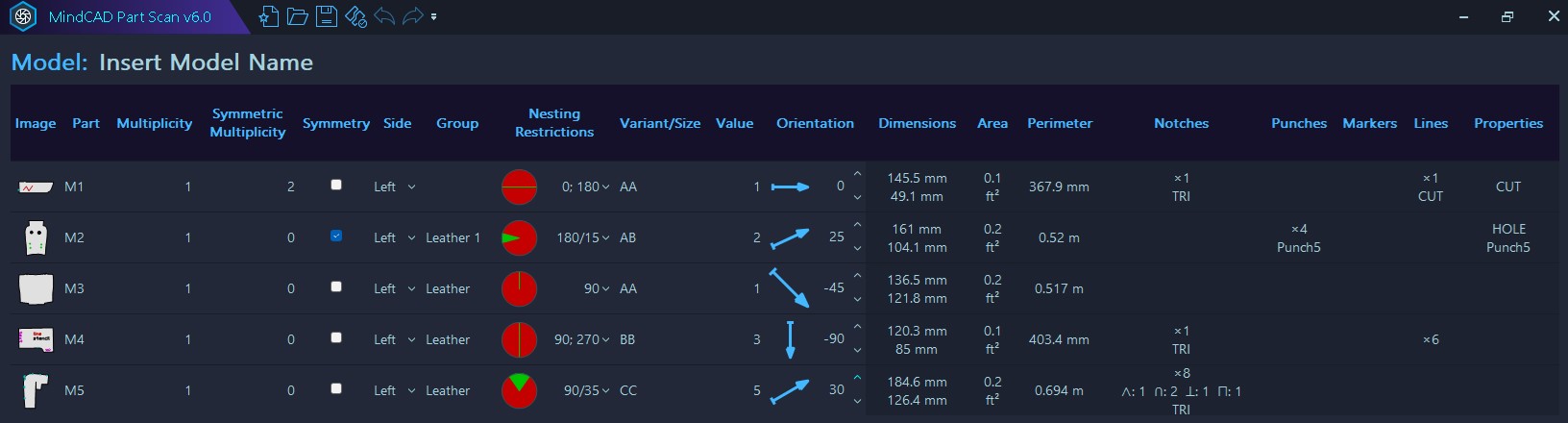

Nova Vista de Revisão com Lista de Peças
Visualize todas as peças digitalizadas e respetivos parâmetros numa única lista, com opções diretas de publicação e exportação.
Aceda através de Main Menu → Model → Review para abrir a vista Parts List.
Quick Color Swatch para Melhor Contraste das Peças
Altere a cor de fundo das peças para melhorar o contraste durante a captura.
Aceda ao painel View → Show Legend → ajuste a representação da geometria.

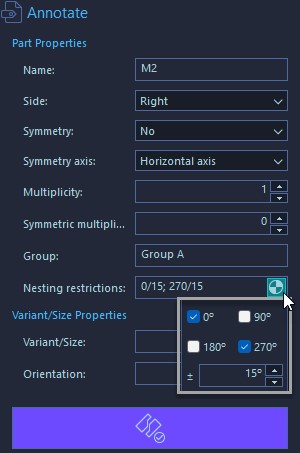

Atribuição em Lote de Propriedades no Contexto Annotate
Atribua propriedades comuns (por exemplo, Group, Nesting Restriction) a várias peças em simultâneo.
Use Select All / Invert Selection para acelerar a edição de múltiplas peças.
Terminologia Unificada para Variants/Size no Part Scan
Terminologia atualizada para corresponder ao MindCAD 2D — “Size” passa a “Variants/Size”.

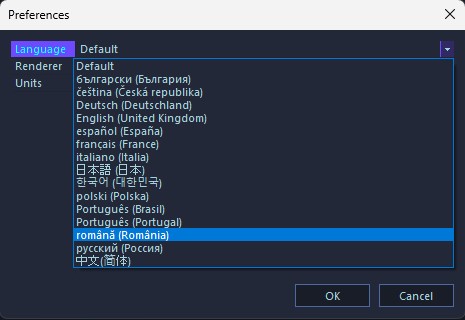

Suporte de Idioma Romeno Adicionado ao Part Scan
O romeno passa a estar disponível como idioma da aplicação, melhorando a acessibilidade.
Main Menu → Configuration → Preferences → selecione o idioma.
