Esta versão introduz uma interface renovada das Opções de Ferramenta, novos valores predefinidos e barras de ferramentas, e maior flexibilidade na escolha de cores, medições e manipulação de peças.
Inclui ainda tamanhos predefinidos de entalhes, criação de retângulos mais rápida e ferramentas otimizadas de seleção e rotação para uma operação mais fluída.
Para calçado, destacam-se os novos ferramentais de sub-graduação e a pesquisa na biblioteca; já as versões não-calçado beneficiam de melhorias na manipulação, movimento e cópia/colagem de peças — contribuindo para um ambiente 2D mais intuitivo e produtivo.
Atualizações Gerais (Todas as Edições)

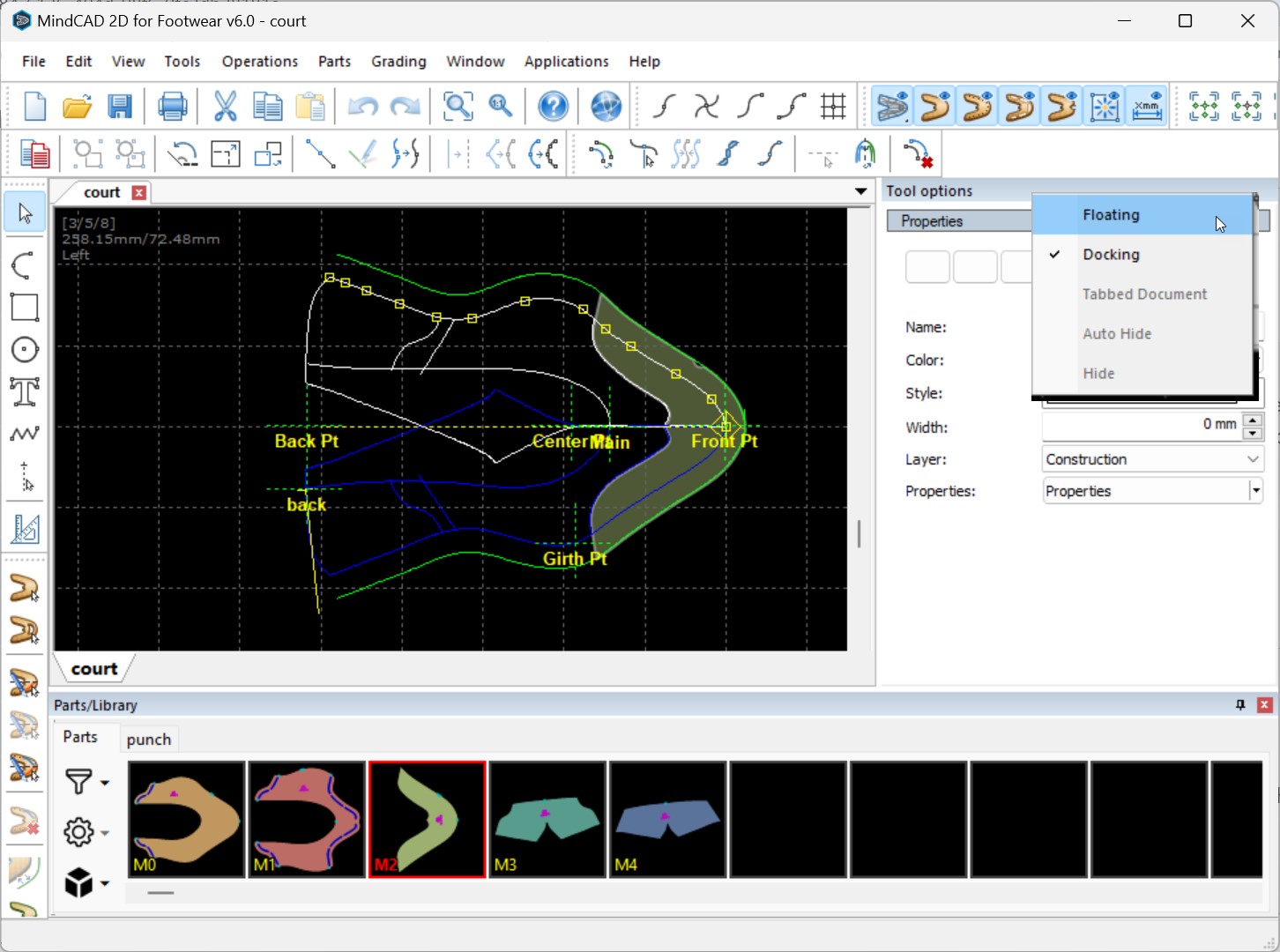

Melhorias na UI das Opções de Ferramenta
Melhoria na usabilidade com um painel de parâmetros redesenhado. A interface anterior não podia ser acoplada, o que frequentemente resultava em janelas deslocadas. O novo design resolve estes problemas, oferecendo uma experiência mais intuitiva e estável.

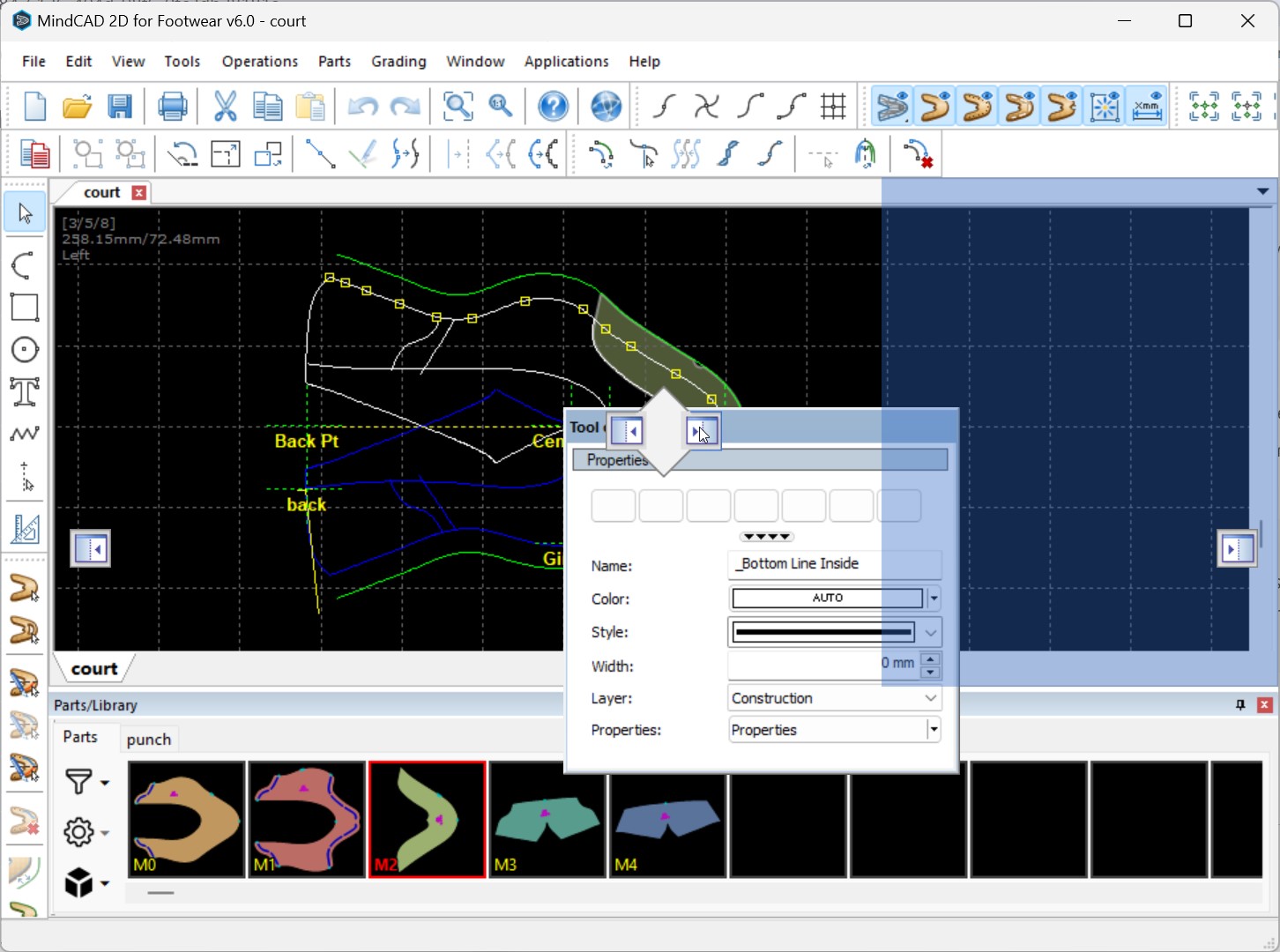

Clique e arraste o painel para o acoplar ou desacoplar. Em alternativa, clique com o botão direito e escolha “Dock” ou “Floating”.
Revisão das Definições Predefinidas no MindCAD 2D
As definições predefinidas foram revistas e atualizadas para melhorar a usabilidade. Incluem ajustes na grelha, seleção múltipla de peças, propriedades de documentos e opções de graduação.
Para alterar estas definições, aceda a Ficheiro > Preferências
Seleção Livre de Cores para Linhas
É agora possível utilizar uma gama mais ampla de cores para classificar linhas, oferecendo maior flexibilidade na organização dos elementos.
Para editar a cor de uma linha, selecione-a e aceda às opções da ferramenta. Em propriedades, escolha a cor desejada ou clique em "Mais Cores".
Revisão do Ficheiro de Fonte
Melhor suporte para caracteres asiáticos, corrigindo problemas de visualização incorreta.
Revisão das Barras de Ferramentas Predefinidas
Foram introduzidas várias melhorias:
- Novos Ícones para maior clareza visual.
- Barra de Graduação: adicionado botão “Lock Geometry Dimensions”.
- Botões da Barra: o botão “Add Cut” substitui “Add Lines”.
- Tratamentos: atalho rápido para a opção “None”.

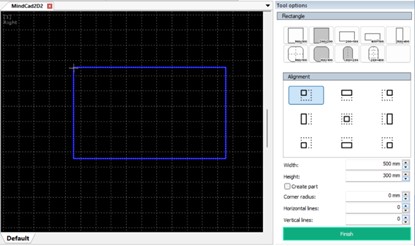

Melhorias na Criação de Retângulos
Ferramenta renovada com mais opções e interface intuitiva — especialmente útil nos setores de estofos onde as peças são frequentemente geradas a partir de retângulos.
Aceda em Ferramentas > Desenho > Retângulo.

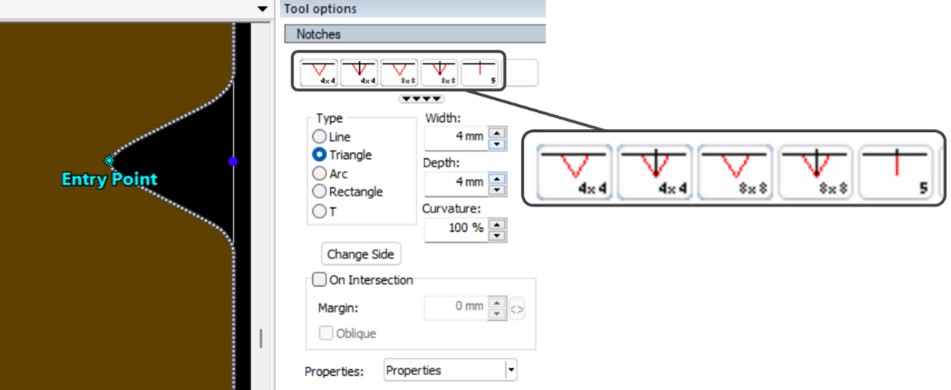

Tamanhos Predefinidos de Entalhes
O sistema CAD inclui agora estes entalhes padrão:
- Triangular 4x4mm com 100% curvatura
- Triangular 4x4mm 100% curvatura + interseção oblíqua
- Triangular 8x8mm 100% curvatura
- Triangular 8x8mm 100% curvatura + interseção oblíqua
- Linear 1x5mm 0% curvatura + interseção oblíqua
Disponíveis na barra de atalho das opções da ferramenta no contexto de entalhes.

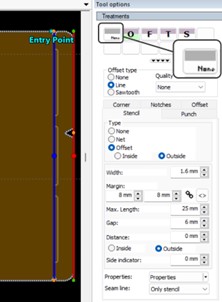

Atalho “None” para Tratamentos
Novo atalho para remover rapidamente tratamentos aplicados numa peça.
Disponível no contexto de Tratamentos.

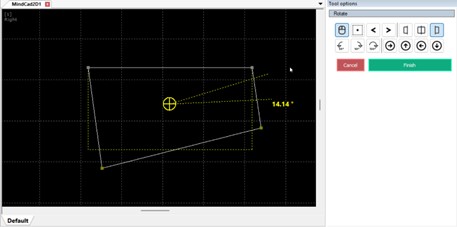

Melhorias na Ferramenta de Rotação
Ferramenta mais intuitiva e com mais opções de personalização — útil para vários mercados além do calçado.
Aceda em Ferramentas > Alterar > Rodar.

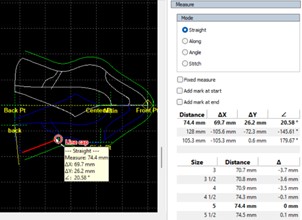

Melhorias na Ferramenta de Medição
Registo histórico de várias medições (dX, dY, ângulo). No calçado, apresenta valores por tamanhos do modelo.
Versão Não-Calçado
Versão Calçado
Aceda em Ferramentas > Medições.
Melhorias na Ferramenta de Seleção
Melhor feedback visual e maior facilidade na seleção de elementos próximos.
Seleção Individual de Folhas para Publicação no PDM
Em documentos com várias páginas, pode agora escolher quais publicar na base de dados PDM.
Aceda em Ficheiro > Propriedades do Projeto.
Atualizações para Calçado
Melhorias específicas da edição MindCAD 2D Footwear.
Ação Rápida para Sub-Graduação
Nova função simplificada para criar sub-graduação restringindo o conjunto de linhas.
Selecione a geometria desejada e vá a Grading > Advanced > Lock Geometry Dimensions.

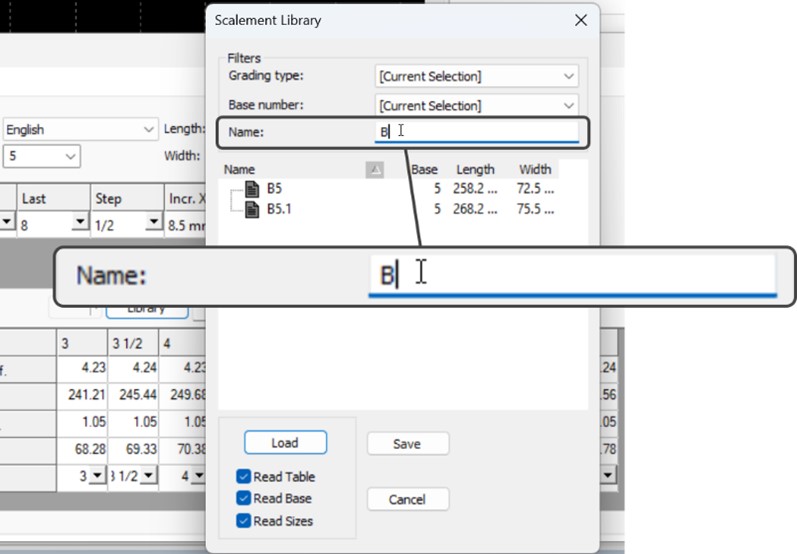

Pesquisa na Biblioteca de Formas (Scalement)
Nova pesquisa por nome na biblioteca de formas, útil quando existem muitos registos.
Aceda em Grading > Grading Table > Library.
Atualizações para Versões Não-Calçado
Melhorias na Seleção
As peças podem agora ser selecionadas e manipuladas diretamente — não apenas linhas.

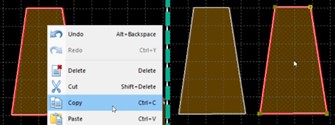

Copiar/Colar Peças – Copie e cole peças com toda a geometria associada. Essencial em mercados onde se trabalha peça a peça.
Copiar (CTRL+C) Colar (CTRL+V)
Mover/Rodar Peças – Flexibilidade acrescida para mover e rodar peças completas.
CTRL + botão direito do rato
